در این مقاله به بررسی نوار نقاله صنعتی مدل غلطکی یا رولر کانوایر می پردازیم. نوار نقاله های غلطکی یکی از پرکاربردترین و کارآمدترین سیستم های حمل و نقل در صنایع مختلف هستند. این مقاله به معرفی، عملکرد، انواع، کاربردها، مزایا و معایب، طراحی و نکات نصب و نگهداری، همچنین مقایسه با سایر انواع کانوایرها می پردازد.

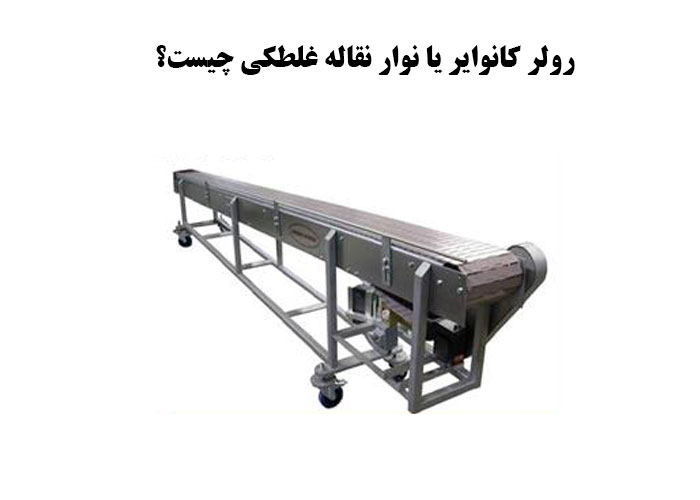

رولر کانوایر یا نوار نقاله غلطکی چیست؟
رولر کانوایر یا نوار نقاله غلطکی یک سیستم حمل و نقل است که با استفاده از یک یا چند رولر یا غلتک محوردار که روی فریم صنعتی قرار گرفته اند، کالاها یا بسته ها را از یک نقطه به نقطه دیگر جابه جا می کند. معمولاً سطح حمل با رولرهای فلزی یا پلاستیکی پوشیده می شود و حرکت سیال یا ناهم سطح اجسام را فراهم می کند. رولرها می توانند به صورت ساده یا با اصطکاک کم و با بارگذاری های مختلف طراحی شوند تا انواع محصولات با اشکال گوناگون را تحمل کنند.
اگر بخواهیم به زبان ساده بیان کنیم: رولر کانوایر مانند راه پله های مشخص شده برای حمل و نقل اشیاء است که با چرخش غلتک ها، اشیاء را به جلو هدایت می کند.
اجزا و سازوکار رولر کانوایر یا نوار نقاله غلطکی
فریم یا بدنه: ساختار اصلی کانوایر است که رولرها را در کنار هم نگه می دارد. فریم ها می توانند از فولاد، آلومینیوم یا ترکیبی از مواد سبک ساخته شوند.
رولرها (غلتک ها): محورهای ساده یا با بست های بلبرینگ که به صورت افقی با فاصله های مشخص قرار می گیرند. رولرها ممکن است به صورت ثابت یا قابل تنظیم باشند تا با ابعاد کالاها سازگار شوند.
موتور و سیستم محرک: در برخی مدل ها از موتورهای الکتریکی درایو مستقیم یا تسمه ای برای به حرکت درآوردن رولرها استفاده می شود. در خطوط بزرگ، از موتورهای قدرتمند با کنترل کننده های سرعت استفاده می شود.
سیستم های کنترل و ایمنی: کلیدهای ایمنی، سوپرایدرها، سنسورهای موقعیت و سرعت، و PLCها برای کنترل دقیق حرکت کالاها به کار می روند.
پوشش سطحی رولرها: برای کاهش اصطلاک و جلوگیری از آسیب به کالاها، سطح رولرها ممکن است با پوشش های نهایی مانند لاستیک یا PU پوشیده شود.

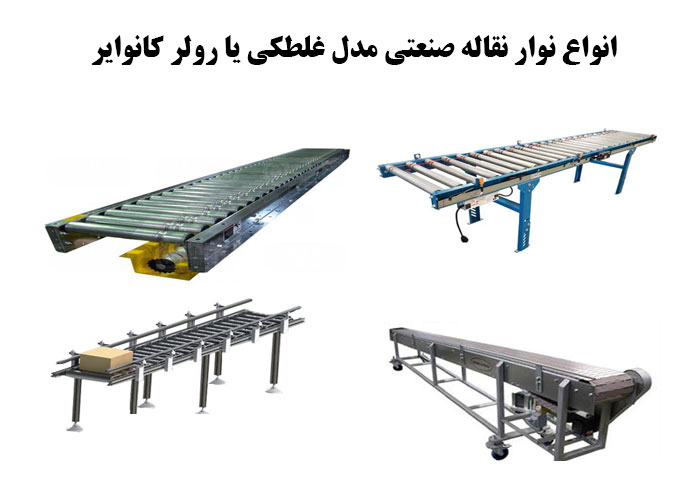

انواع رولر کانوایر
برای کسیب اطلاعات بیشتر در زمینه ی انواع نوار نقاله با زاگرس ماشین در تماس باشید.
رولر کانوایر ثابت :
رولرها در فریم ثابت قرار دارند و حرکت کالا با چرخش رولرها حاصل می شود. مناسب برای حمل کالاهای با ابعاد ثابت و بدون تغییر طول.
رولر کانوایر قابل تنظیم:
فاصله یا ارتفاع رولرها یا طول کل مسیر قابل تنظیم است تا با اندازه های مختلف کالاها سازگار شود.
رولر کانوایر با درایو قطاری:
رولرها توسط موتورهای داخلی یا پیکاپ های جداگانه به حرکت در می آیند. برای حمل سریع و سنگین مناسب است.
رولر کانوایر غیرمحرک :
رولرها آزاد هستند و حرکت کالا با جاذبه یا شیب مسیر انجام می شود. مصرف انرژی کمتر دارد و برای حمل سبک تا متوسط مناسب است.
رولر کانوایر با رولرهای ترمزدار :
برای کنترل دقیق سرعت و توقف کالاها از رولرهای مجهز به ترمز استفاده می شود.
رولر کانوایر قاب دار و بدون قاب :
قابدار برای کارهای سنگین و صنعتی و بدون قاب برای خطوط انعطاف پذیر یا فضاهای محدود استفاده می شود.

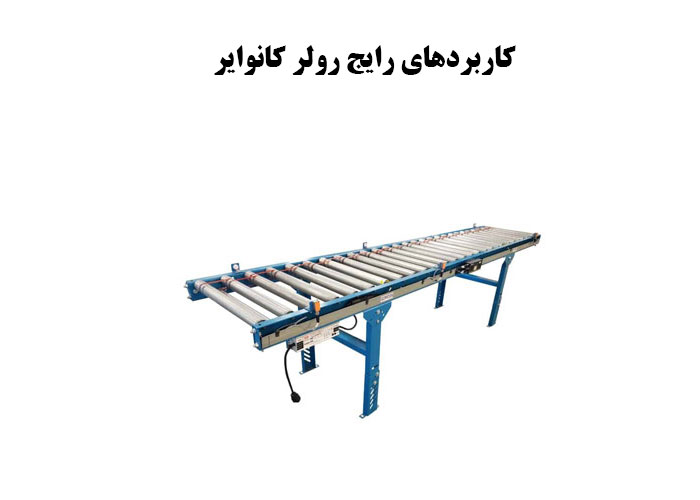

کاربردهای رایج رولر کانوایر
- صنعت بسته بندی و کارتن گذاری: برای انتقال کارتن ها، جعبه ها و پالت های سبک تا متوسط.
- صنایع غذایی و دارویی: حمل کالای حساس به ضربه یا آلاینده ها با سطح های تمیز و بهداشتی.
- صنایع اتوماسیون و مونتاژ: جابه جایی قطعات سبک تا متوسط در خطوط تولید.
- صنایع پلاستیک و شیمیایی: حمل کیسه ها، بطری ها و بسته های پلاستیکی با تحمل بار مناسب.
- باربری و لجستیک: برای حرکت بسته ها و کالاها در محیط های انبار و سالن های توزین.
طبق نقل قولی از سایت زامکو راجب نوار نقاله غلتکی گفته شده که: رولر کانوایر برای انتقال اجسام حجیم، کارتن ها، پالت ها و بسته های سنگین با سطح صاف طراحی شده است. در بسیاری از کارخانه ها، این نوار نقاله به صورت گرانشی (بدون موتور) مورد استفاده قرار می گیرد تا محصولات تنها با نیروی وزن خود روی شیب غلتک ها حرکت کنند.
مزایا نوار نقاله صنعتی مدل غلطکی یا رولر کانوایر
- ساده و کارا بودن طراحی و نگهداری،
- قابلیت تحمل بارهای سنگین با طول و عرض متغیر،
- امکان اجرای خطوط با پیچیدگی های کم تا متوسط،
- هزینه های نگهداری نسبتاً پایین در مقایسه با برخی سیستم ها،
- امکان طراحی با سطح های مختلف پوشش برای کاهش آسیب به کالاها،
معایب نوار نقاله صنعتی مدل غلطکی یا رولر کانوایر:
- محدوده کاربردی بستگی به اندازه و شکل کالا دارد؛ اشیاء بسیار کوچک یا بسیار پیچیده ممکن است نیاز به طراحی خاصی داشته باشند،
- در برخی مدل ها نیاز به برق یا سامانه کنترل برای رولرهای محرک وجود دارد،
- سطح نیازمند به نگهداری منظم برای جلوگیری از فرسودگی رولرها و بلبرینگ ها است،
- در مقایسه با نقاله های مستقیم، پیچیدگی کمتری در طراحی مسیرهای بسیار ظریف دارد،

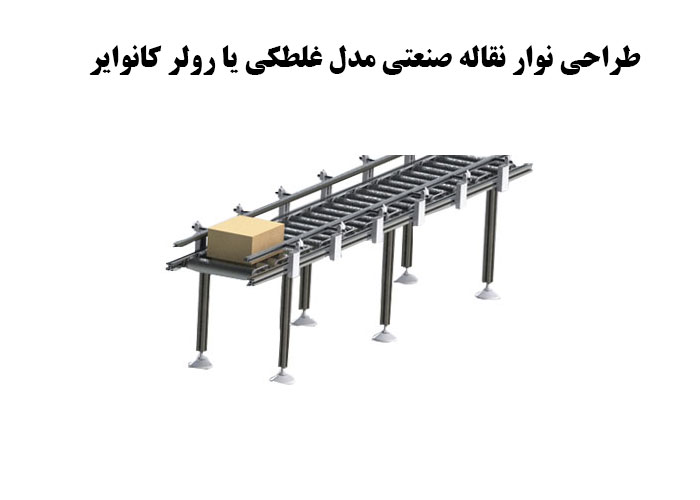

طراحی نوار نقاله صنعتی مدل غلطکی یا رولر کانوایر
- بار و ابعاد کالا: ابتدا وزن، ابعاد و شکل کالای حمل شده مشخص می شود تا ظرفیت رولرها و فاصله بین آن ها تعیین شود.
- مسیر حرکت و شیب مسیر: در مسیرهای شیبدار، نیاز به محاسبه نیروی پشتیبانی و مقاومت ها است تا کالا به آرامی حرکت کند و از لغزش جلوگیری شود.
- کنترل سرعت و ایمنی: برای خطوط با حرکت سریع، از کنترل کننده های سرعت، ترمزهای الکتریکی و سیستم های ایمنی مانند کلیدهای توقف اضطراری استفاده می شود.
- مواد و پوشش رولرها: بسته به کالای حمل شده، سطح رولرها از نظر اصطکاک، تمیزی، مقاومت در برابر خوردگی و بهداشت باید انتخاب شود.
- نظارت و نگهداری: برنامه ریزی برای مصارف بلبرینگ، روانکاری و تعویض رولرها در بازه های زمانی مشخص.
نکات نصب و راه اندازی نوار نقاله صنعتی مدل غلطکی یا رولر کانوایر
- آمادگی محل نصب: سطح زمین باید صاف، محکم و بدون لرزش باشد. تمامی اتصالات باید به درستی محکم شوند تا از انحراف جلوگیری گردد.
- نصب تراز و هم راستایی: رولرها باید دقیقاً در یک سطح هم سطح قرار گیرند تا از بروز خرابی و فشار ناهم گون روی رولرها جلوگیری شود.
- ایمنی و کنترل ها: واحد کنترل باید با استانداردهای ایمنی مطابقت داشته باشد. کلیدهای توقف اضطراری در دسترس و به راحتی قابل دسترس باشند.
- تست اولیه: پس از نصب، با بارهای سبک و سنگین تست های اولیه انجام شود تا عملکرد مناسب و بدون نقص را تایید کند.
- نگهداری دوره ای: برنامه های روانکاری، تست بلبرینگ ها و بازبینی صحیح فاصله رولرها در برنامه نگهداری گنجانده شود.
مقایسه نوار نقاله صنعتی مدل غلطکی یا رولر کانوایر با سایر انواع کانوایرها
- در برابر نوار نقاله تسمه ای: رولر کانوایر برای حمل بارهای با شکل های گوناگون و با نیاز به بارگذاری های سنگین مناسب تر است، در حالی که نوار نقاله تسمه ای برای اشیاء با سطح یکنواخت یا در خطوط با تغییر شکل های سریع بهتر است.
- در برابر نوار نقاله زنجیری: زنجیرها معمولاً برای حمل بارهای سنگین در وزن های بالا و خطوطی با فشار بالا استفاده می شوند. رولر کانوایر برای کارهای متوسط تا سبک مناسب تر است.
- در برابر نوار نقاله پرسی یا غلطکی برق دار: در برخی صنایع با نیاز به کنترل دقیق سرعت و همزمانی، کانوایرهای رولری با درایوهای دقیق عملکرد بهتری ارائه می دهند.

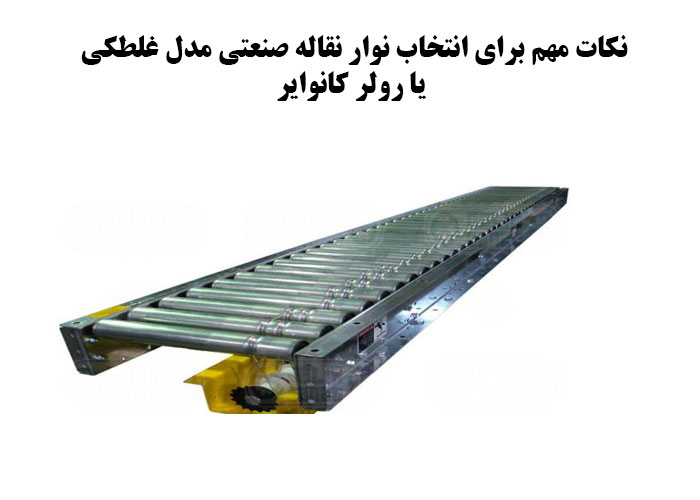

نکات مهم برای انتخاب مدل مناسب نوار نقاله صنعتی مدل غلطکی یا رولر کانوایر
- نوع کالاها: شکل، اندازه، وزن و حساسیت به ضربه یا لغزش،
- محیط کار: دمای بالا، رطوبت، آلودگی یا خوردگی،
- فضای نصب: طول و ارتفاع مسیر، زاویه شیب،
- بودجه نصب و اجرای پروژه،
- نیاز به کنترل دقیق سرعت و ایمنی،
نگهداری و خدمات پس از فروش
- بررسی دوره ای رولرها و بلبرینگ ها برای تشخیص فرسودگی،
- روانکاری مناسب با نوع روانکار پیشنهاد شده توسط سازنده،
- تعویض سریع رولرهای معیوب یا با صدای غیرعادی،
- بروزرسانی سیستم کنترل و ایمنی در صورت نیاز،
- آموزش پرسنل برای عملیات ایمن و کارآمد،
آینده رولر کانوایرها و روندهای بازار
- افزایش استفاده از مواد سبک و مقاوم در برابر خوردگی مانند آلومینیوم با پوشش های خاص،
- استفاده از سنسورها و اینترنت اشیاء برای مانیتورینگ وضعیت رولرها، دما، سرعت و لرزش،
- بهبود کارایی انرژی با طراحی محورهای کم اصطکاک و موتورهای پر بازده،
- گسترش کاربردها در خطوط شفاف و بهداشتی برای صنایع غذایی و دارویی،
خرید نوار نقاله صنعتی مدل غلطکی یا رولر کانوایر
نوار نقاله صنعتی مدل غلطکی یا رولر کانوایر با ترکیبی از رویکردهای فنی، اقتصادی و عملیاتی، به عنوان یکی از گزینه های اصلی حمل و نقل داخلی در کارخانه ها و انبارها محسوب می شود. این سیستم با طراحی ساده و قابلیت سفارشی سازی بالا، امکان پشتیبانی از انواع کالاها با وزن و ابعاد مختلف را فراهم می کند. انتخاب مدل مناسب، با توجه به ویژگی های کالای حمل شده، محیط کار، فضای در دسترس و بودجه پروژه، می تواند کارایی خطوط تولید را به شکل قابل توجهی بهبود بخشد.برای اطلاع از نحوه خرید و قیمت نوار نقاله با زاگرس ماشین در تماس باشید.
