الواتور در واقع نوعی مکانیزم است برای منتقل کردن انواع مواد فله ای گرانولی و پودری. دستگاه الواتور صنعتی موادی مثل حبوبات، غلات، خشکبار و آجیل، برنج یا کود را به شکل عمودی انتقال می دهد. الواتور می تواند انواع مواد های سنگین و سبک و حتی مواد های سخت مثل شن و ماسه یا سنگ و کلوخ را جابجا و منتقل کند. در ادامه بیشتر با آن آشنا می شویم.
دستگاه الواتور چیست؟
دستگاه الواتور در واقع سیستمی است که عملکردی مشابه آسانسور دارد و قطعات را به صورت آسانسوری جابجا می کند. امروزه این دستگاه در بسیاری از صنایع شیمیایی، معدنی، غذایی و تولیدی ها کاربرد داشته و همچون سایز ابزار و ماشین آلات صنعتی دارای بخش هایی است که کاربران و صنعتگران بایستی برای استفاده از آن به خوبی با آن آشنا شوند.
الواتور به زبان ساده چیست؟ الواتور درواقع دستگاهیست متشکل از نبشی ها و زنجیره های شاخک دار و سیستم های الکتروگیربکس برای انتقال حبوبات، گندم، جو و کلیه ی مواد گرانولی می باشد. این دستگاه می تواند قبل یا بعد از استفاده از دستگاه بسته بندی آجیل و حبوبات و خشکبار استفاده شود.
دستگاه های الواتور با توجه به نوع ماده و محل قرارگرفتن آن دارای انواع مختلفی می باشند؛ و هر کدام دارای ظرفیت های متفاوتی می باشد. این دستگاه ها در سیستم‌های انتقال و ذخیره سازی مواد در صنعت بکار می روند. دامنه کاربرد این نوع دستگاه های صنعتی تولید از صنایع کوچک تا صنایع بزرگی همچون فولاد، پتروشیمی، صنایع دارویی و غذایی گسترده شده است.
مرکز دستگاه بسته بندی زاگرس ماشین کرج طراح و سازنده انواع الواتور برای انتقال حبوبات، گندم، جو و کلیه مواد گرانولی می باشد.
نوار نقاله (Conveyor Belt)
چرخ ها توسط الکتروموتوری چرخیده و بسته به نوع الواتور، تسمه یا زنجیر و باگت ها و قاشقک های متصل به آن را می چرخاند و با استفاده از مکانیزم لاستیک انعطاف پذیر، رولرهای زاویه دار و کشش مناسب توسط غلطک ها، تسمه در طول بصورت مقعر درآمده و مواد داخل آن از مبدا بارگیری و در مقصد کانوایر تخلیه می گردند.
تمامی باگت ها ، تسمه و چرخ های موجود در الواتور در فضایی بسته قرار دارد تا از بیرون ریختن و ایجاد گرد و غبار در بار جلوگیری به عمل آید.
دستگاه بالابر (Bucket Elevator)
این دستگاه بالابر کاسه ای یا بالابر Z با داشتن قاشقک هایی مواد را به صورت عمودی از مبدا به مقصد می رساند . استفاده از از این دستگاه بسیار ساده و بی دردسر می باشد.
نقاله های حلزونی یا مارپیچ (Screw Conveyor)
نوعی از الواتورها که به نقاله های حلزونی یا اسکرو کانوایر ها و همچنین به نام نقاله های مارپیچی نیز شناخته می شوند. این مدل الواتور، به یک عدد مارپیچ فلزی مجهز بوده که حول یک محور افقی در کلاف بدنه قلاف گردیده می باشد. این مدل دستگاه در دو مدل لوله ای و U ساخته می شود.
بیشتر الواتورها از نوع مارپیچی بوده و به راحتی می توانند مواد را از یک نقطه به نقطه دیگر جابجا کنند. از این دستگاه برای جابجایی مواد خشک سبک تا سنگین استفاده می کنند.
دستگاه های الواتور قادر هستند که مواد را تا ارتفاع ۵۰ متری منتقل کنند و معمولا با ظرفیتی معادل ۴۵۰متر مکعب بر ساعت می‌توانند مواد را حمل نمایند.
مشخصات دستگاه الواتور ماشین سازی زاگرس کرج مدل MAZ404
- کاربرد : انتقال حبوبات، گندم، جو و کلیه ی مواد گرانولی تا ارتفاع مختلف
- عملکرد : الکترومکانیک
- برق موردنیاز : 3 فاز – 2 کیلووات
- وزن دستگاه : 250 کیلوگرم
- ظرفیت دستگاه : 1 تن در ساعت
- طول : طبق سفارش
- عرض : 170 سانتی متر
- ارتفاع : طبق سفارش
برای سفارش و دریافت مشاوره رایگان همین الان با شماره تماس 02634716956 و یا از طریق واتس اپ با ما در تماس باشید.
اجزای الواتور صنعتی (زنجیری)
- چرخ دنده و دنده زنجیر برای سبک کردن بار گیربکس و انتقال نیرو به قرقره
- یاتاقان الواتور برای سبک کردن بار قرقره ها و انتقال نیرو
- زنجیر الواتور پایه نصب قاشقک و ابزار اصلی برای باربری
- شفت در محور بالا و پائین برای نگهداشتن قرقره ها
- کرپی برای متصل کردن قاشقک ها به زنجیر الواتور
- قاشقک یا کاسه ها برا برداشت، مراقبت و باربری
- قرقره های الواتور چرخان برای بالا و پایین شدن
- بدنه و کاور دستگاه (قطعات باکس و شاسی)
- فنر های ارتجاعی در قسمت محور پایین
- الکتروموتور گیربکس

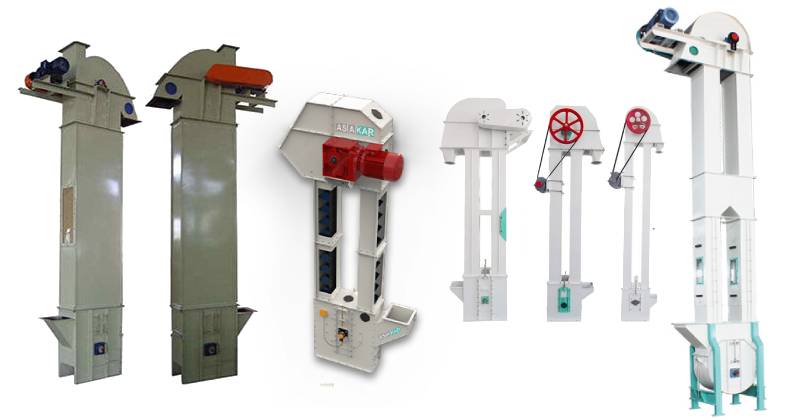

معرفی انواع الواتور های صنعتی
الواتور نوعی تکنولوژی یا بهتره بگیم دانش هست که در ابعاد کوچک و بزرگ، کار های سنگین و سبک، صنایع غذایی، شیمیایی و حتی دندان پزشکی و کشاورزی و کار های روزمره انسان کاربرد دارد. های دارای انواع مختلف با کاربرد ها و ویژگی های مختلفی هستند:
- الواتور صنعتی
- الواتور کاسه ای
- الواتور دندانپزشک
- الواتور چاه آب
- الواتور زنجیری
- الواتور کرایر و…
