در این مقاله به معرفی و بررسی نوار نقاله پیاله ای یا کاسه ای (Bucket Conveyor) می پردازیم. هدف از این مطلب ارائه تصویر روشن از ساختار، عملکرد، کاربردها، مزایا و معایب، نکات طراحی و نگهداری، همچنین مقایسه با برخی سیستم های مشابه است تا تصمیم گیری برای کاربرد صنعتی یا پروژه ای ساده تر شود.

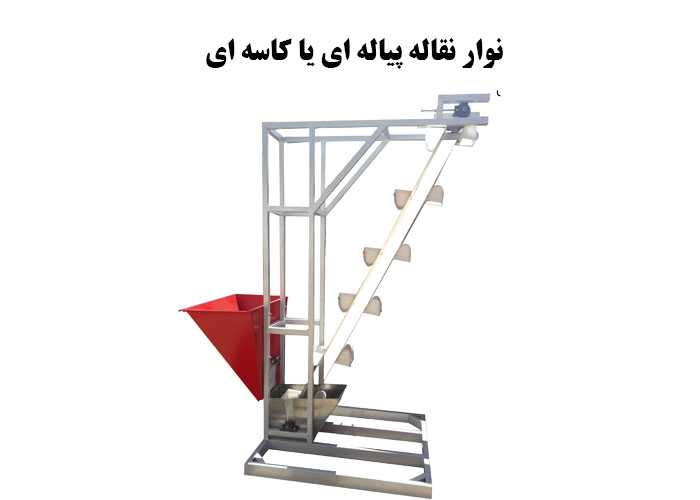

تعریف نوار نقاله پیاله ای یا کاسه ای
نوار نقاله پیاله ای یا کاسه ای یک تجهیز انتقال مواد است که به کمک کاسه های متصل به یک زنجیر یا تسمه، مواد را از ارتفاع پایین به ارتفاع بالاتر یا بین دو نقطه جابه جا می کند. این سیستم به ویژه برای مواد جامد باخواص خشک یا نیمه خشک مانند حبوبات، دانه ها، پودرهای خشک، خشکبار و مواد گرانول استفاده می شود. کاسه ها معمولاً در بازه های مشخصی روی یک مسیر حرکت می کنند و با چرخش سیستم، مصالح به صورت پیوسته یا دوره ای منتقل می شوند.
اجزا و ساختار نوار نقاله پیاله ای یا کاسه ای
برای دریافت اطلاعات بیشتر با زاگرس ماشین در تماس باشید.نوار نقاله پیاله ای از اجزا و زیرسامانه های زیر تشکیل می شود:
زنجیر یا تسمه کاسه ها: پایهٔ اصلی که کاسه ها را نگه می دارد و حرکت را منتقل می کند. زنجیر معمولاً از فولاد یا پلاستیک مقاوم ساخته می شود و با توجه به کاربرد، اندازه و جنس انتخاب می شود.
کاسه ها (Bucket): ظرف هایی با اشکال مختلف که به صورت منظم روی زنجیر یا تسمه نصب می شوند. کاسه ها می توانند از فلز، پلاستیک یا مواد کامپوزیتی ساخته شوند و ظرفیت هر کاسه بسته به طراحی می تواند متغیر باشد.
نگهدارنده ها و نگه دارنده ها (Buckets Carriers): ساختارهای متصل به زنجیر یا تسمه که کاسه ها را در فواصل مشخص نگه می دارند و وقفه ای در حرکت ایجاد نمی کنند.
سیستم محرکه: شامل موتور، گیربکس، پولی و سیستم تسمه ای یا زنجیرگیرها که حرکت را به کاسه ها منتقل می کند.
دریچهٔ تخلیه: برای کنترل خروج مواد از کاسه ها به مقصد نهایی یا دستگاه های بعدی استفاده می شود.
سیستم راهنمای مسیر و حفاظ ها: برای هدایت کاسه ها در طول مسیر و رعایت ایمنی کارکنان.

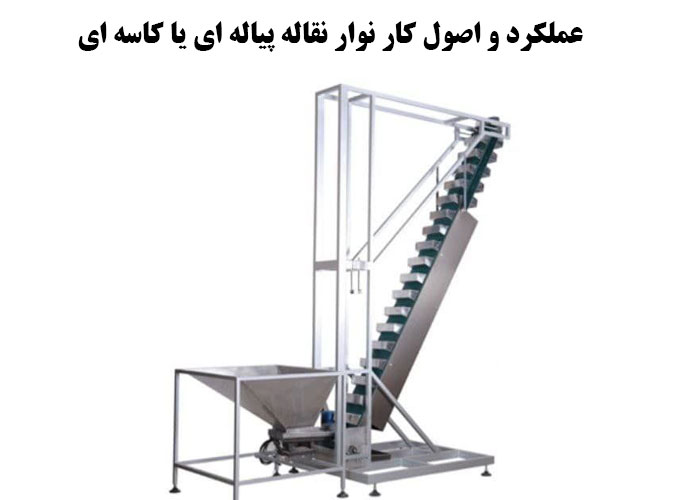

عملکرد و اصول کار نوار نقاله پیاله ای یا کاسه ای
- کاسه های پیاله ای با حرکت زنجیر یا تسمه به صورت صعودی از سطح به بالا یا از نقطه ای به نقطهٔ دیگر حرکت می کنند.
- مواد ورودی در فواصل زمانی معینی درون کاسه ها ریخته می شود یا کاسه ها از مخزن تغذیه می گیرند.
- با چرخش سیستم، کاسه ها با مواد داخل خود بالا رفته و در نقطه مقصد تخلیه می شوند. تخلیه می تواند به صورت گریپ یا آزادانه درون یک محفظه یا دستگاه انجام شود.
- این نوع نقاله معمولاً برای حمل مواد با اندازهٔ نسبتاً بزرگ، یا موادی که زخیم یا چسبنده نیستند مناسب است؛ اما با طراحی مناسب می توان استفاده ای وسیع تر داشت.

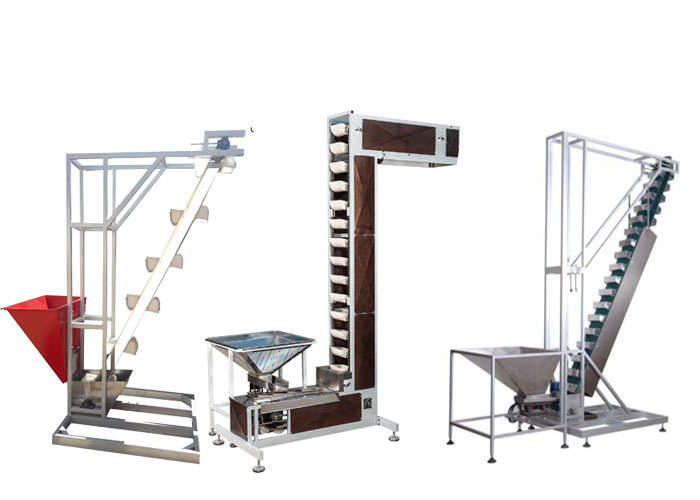

مزایا نوار نقاله پیاله ای یا کاسه ای
- جابجایی ارتفاعی بالا: به خوبی مواد را از سطوح پایین به بالاتر منتقل می کند، که در کارخانجات فرآوری و بسته بندی بسیار ارزشمند است.
- بدون نیاز به فضای افقی وسیع: کاسه ها می توانند در مسیر شیب دار یا عمودی حرکت کنند و فضای کف را به طور مؤثر کاهش دهند.
- قابلیت حمل مواد سنگین یا گرانول: به دلیل طراحی کاسه ها که بار را تقسیم می کند، می تواند مواد با دانسیته و وزن بالا را به خوبی جابه جا کند.
- کنترل دقیق تخلیه: با استفاده از دروازهٔ تخلیه یا ولوهای مخصوص، می توان نرخ تخلیه را به دقت کنترل کرد.
- تمیزی و بهداشت: برای صنایع غذایی و دارویی می تواند با انتخاب مواد مناسب و طراحی بهداشتی استفاده شود.
- نگهداری نسبتاً ساده: قطعاتی مانند کاسه ها و زنجیرها قابل تعویض و تعمیر هستند و امکان نظافت نسبتاً ساده وجود دارد.
کاربردهای نوار نقاله پیاله ای یا کاسه ای
- صنایع غذایی: انتقال دانه ها، آجیلات، پودرهای خشک، قند و نمک، گندم و سایر غلات.
- صنایع دارویی: انتقال مواد خام پودر و مشتقات خشک.
- صنایع منسوجات و پلاستیک: جابه جایی پودرهای پلیمر و پودرهای رنگی.
- صنایع شیمیایی: حمل پودرهای خشک یا گرانول نه چندان حساس به رطوبت.
- بسته بندی و فرآوری: تخلیه دقیق مواد به خطوط تولید، دستگاه های پلت و مخازن.
معایب و نکات محدودکننده نوار نقاله پیاله ای یا کاسه ای
- مسئلهٔ آلودگی یا آمیختگی مواد: در برخی مواد، کاسه ها ممکن است با باقیماندهٔ ماده قبلی آمیخته شوند؛ در نتیجه نیاز به تمیزکاری منظم و طراحی با امکان جداسازی سریع وجود دارد.
- نقص ها در مواد چسبنده یا رطوبتی: برای مواد با رطوبت بالا یا چسبندگی مناسب نیست و در این موارد نیاز به پوشش های خاص یا طراحی متفاوت وجود دارد.
- هزینه های نگهداری: وجود قطعات متحرک مانند زنجیر و کاسه ها می تواند نیازمند نگهداری منظم باشد (گریس کاری، تعویض تسمه و غیره).
- مصرف انرژی نسبتاً بالا: نسبت به برخی سیستم های نقاله، مصرف انرژی می تواند بالا باشد، به خصوص در خطوط با ظرفیت بالا.
- محدودیت ها در حداکثر ظرفیت: برای موادی با جریان بالا یا تغییرات شدید اندازه ذرات، ظرفیت و کارایی می تواند محدود شود.
طراحی مهندسی نوار نقاله پیاله ای یا کاسه ای
طراحی نهایی و عواملی که باید مدنظر قرار گیرند
- ویژگی های مواد انتقالی: اندازه ذرات، رطوبت، چسبندگی، شکنندگی و گرانولیته مواد.
- ارتفاع تراز و مسیر مسیر: تعیین ارتفاع لازم برای انتقال، شیب مسیر، و امکانات تخلیه در مقصد.
- ظرفیت و نرخ انتقال: حجم یا وزن مواد در واحد زمان و تناسب با نیاز تولید.
- مواد ساخت و بهداشت: برای صنایع غذایی و دارویی، استفاده از مواد با استانداردهای بهداشت و ضدزنگ (مثلاً استیل ضدزنگ).
- تمیزی و نگهداری: طراحی با قابلیت دسترسی برای تمیزکاری، جداسازی و تعویض قطعات.
- ایمنی و حفاظ ها: پوشش حفاظ، سیستم های قفل ایمنی، و کاهش خطرات کاربری.
- زاویه بارگذاری در کاسه ها: جلوگیری از بریده شدن یا لغزش کاسه ها.
- پایداری و قابلیت اطمینان: انتخاب از مواد با طول عمر مناسب، و توجه به قابلیت تعمیر.
ملاحظات فنی عملی نوار نقاله پیاله ای یا کاسه ای
- انتخاب جنس کاسه ها با توجه به مواد حمل کننده (فلز، پلاستیک، یا کامپوزیت).
- طراحی گیره ها و بست ها جهت جلوگیری از خروج کاسه ها در ناحیهٔ شیب یا بیش از حد حرکت.
- نصب سیستم های کنترل برای تغییر سرعت و امکان توقف اضطراری.
- بررسی قابلیت تعویض سریع قطعات در مواقع خرابی یا سایش.
نگهداری نوار نقاله پیاله ای یا کاسه ای
برنامه ریزی نگهداری منظم: روغن کاری زنجیر یا تسمه ها، بررسی کشش زنجیر، و بازرسی کاسه ها برای ترک یا خوردگی.
تمیزکاری منظم: جلوگیری از تجمع ماده در شکاف ها و درزها، که ممکن است باعث انسداد یا آلودگی شود.
کنترل سرعت و تراز سیستم: نگهداشتن تنظیمات موتور و گیربکس به صورت دقیق برای جلوگیری از ساییدگی غیرعادی.
آمادگی برای تعویض سریع قطعات: حفظ запас قطعات مصرفی مانند کاسه ها و واشرها برای کاهش زمان توقف.
مقایسه نوار نقاله پیاله ای یا کاسه ای با گزینه های جایگزین
- نوار نقاله پیچشی : مناسب برای مواد پودرئی یا گرانولی، اما انتقال به ارتفاع بالا با پیچ و یا فشار کم انجام می شود؛ هزینه و فضای کمتری دارد اما با محدودیت در شیب و ظرفیت مواجه است.
- نقاله بالابر: به طور مشابه برای انتقال عمودی مواد استفاده می شود؛ اما معمولاً برای مقادیر بزرگ و ارتفاع های بسیار بالا طراحی می شود و نیازمند نگهداری دقیق است.
- نقاله بالابر یا فیلتر-تیوب: برای جلوگیری از آلودگی و پخش گرد و غبار مناسب است، اما ممکن است ظرفیت و دسترسی تمیزکاری را محدود کند. همچنین نوار نقاله زنجیری یکی از پرکاربد ترین نوع نوار نقاله های صنعتی است.
کاربردهای نوار نقاله پیاله ای یا کاسه ای
- در کارخانه های دانه بندی، نوار نقاله پیاله ای برای بالا بردن دانه ها از مخزن ذخیره به خطوط سنگ زنی و پاک سازی استفاده می شود.
- در صنایع خشکبار، برای جابجایی بادام، پسته یا گردو از پایان خشک کردن به خطوط بسته بندی به کار می رود.
- در صنایع غذایی پردازش حبوبات مانند لوبیا یا عدس، برای انتقال مواد به دستگاه های شستشو یا بسته بندی با حفظ بهداشت.
- در صنایع دارویی برای حمل پودرهای خشک از مخازن به آسیاب یا مخلوط کن ها با رعایت استانداردهای بهداشت.

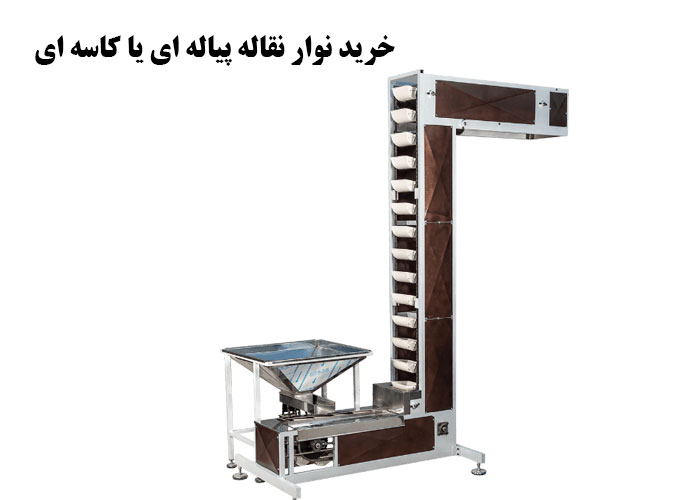

خرید نوار نقاله پیاله ای یا کاسه ای
دستگاه نوار نقاله پیاله ای یا Bucket Conveyor یک گزینه کارآمد و انعطاف پذیر برای انتقال مواد جامد خشک یا نیمه خشک است که می تواند ارتفاعات مختلف را پوشش دهد و تخلیه دقیق را ممکن سازد. مزایا مانند ظرفیت بالای حمل، امکان انتقال در فضاهای محدود یا شیب دار و تمیزی در برخی کاربردها، این نوع سیستم را به گزینه ای مناسب در خطوط تولید تبدیل می کند. با این حال، طراحی دقیق، انتخاب مواد مناسب، برنامه ریزی نگهداری منظم و ارزیابی هزینه-فایده از اهمیت بالایی برخوردار است تا کارایی، ایمنی و طول عمر سیستم به حداکثر برسد.
